AC-Adaptor

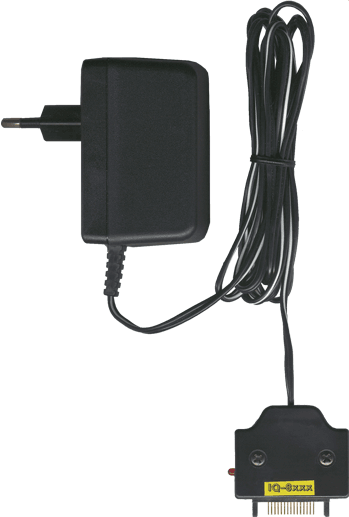

Netzteil IQ-7XXX und IQ-8XXX





Schrauben nach unten für IQ-7000, 7100M, 7200 und 7300M
(Aufkleber IQ-7xxx sichtbar)





Schrauben nach oben für IQ-7400, 7420, 7500M, 7520M, 7600, 7620, 7700M, 7720M, 8000, 8100M, 8200, 8300M, 8400 und 8500M.
(Aufkleber IQ-8xxx sichtbar)

Nicht zu empfehlen für IQ-8900, 8920, 9000, 9200 und OZ-9520 Wizard! (teilweise wird das Display dunkel)

Typenschild:



 Spezifikation:

Modell: Netzteil IQ-7XXX und IQ-8XXX

Hersteller: ECPS-Rainer Kratzer Computer GmbH (hergestellt auf Basis eines Bartec Netzteils)

Produktbezeichnung: Netzteil

Steckerbelegung: Minus Pol 7; Plus Pol 10 (von LED-Seite gezählt)

Primär (in): 220V~; 50Hz

Sekundär (out) Typenschild: 8,5V═; 350mA; 3VA

Sekundär (am Organizer): 6,4V═ (gemessen)

Kabellänge in/ out: Ca. entfällt/ 1,9m

Gewicht: Ca. 360g

Abmessungen: 52 (B) x 45 (T) x 70 (H) mm (ohne Steckbereich)

Zubehör: deutsche Bedienungsanleitung
